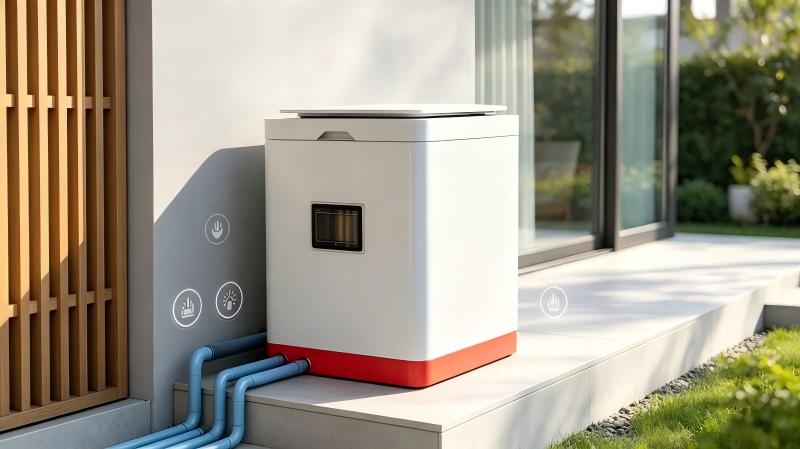

一、产品概述
本产品以无毒、环保、无刺激的中温相变材料（PCM）为核心，采用流道式双通道高效换热金属板片结构，将谷电时段的电能（或工业余热、太阳能等热源）转化为稳定的热能储存，在峰电时段或用户需要时释放，以热水形式输出 36~55℃ 恒温热水，同时满足生活热水与建筑供暖双重需求。
💡产品定位
一套模块即可同时解决生活热水与冬季供暖，替代传统"电热水器+燃气锅炉+水箱"三套系统，节省设备投资与安装空间。
🔬核心技术
流道式双通道换热——冷热流体在金属板片两侧逆向流动，换热面积大、温差小、传热快，储能效率高达 96%。
二、核心技术参数
📋 生活热水模式
| 参数项 | 数值 |
|---|---|
| 储能效率 | 96% |
| 储热量 | 3 kWh |
| 产热水量 | 60 L（50℃） |
| 能量输入（电能） | 2.5 kW |
| 能量输出（瞬态） | 28.35 kW |
| 流量 | 0.15 L/s |
| 水压 | 30~40 kPa |
| 出口热水温度 | 35~65℃ |
🏠 供暖用水模式
| 参数项 | 数值 |
|---|---|
| 储能效率 | 96% |
| 储热量 | 3 kWh |
| 供热功率 | 3.5 kW |
| 供回水温度 | 50/40℃ |
| 循环水量 | 0.26 t/h |
| 进出口管径 | φ16 mm |
| 水侧最大压力 | 40 kPa |
| 质量（单模块） | 30 kg |
三、工作原理
系统遵循"夜间/低谷电蓄热 → 全天恒温释热"的工作逻辑，通过流道式双通道金属板片将热量高效传递至水路，实现 36~55℃ 恒温热水输出。
①充热阶段（蓄热）
低谷电价时段，电能（或工业余热/太阳能）通过金属板片加热 PCM，使其从固态熔化为液态，潜热被高效存储。储能效率达 96%。
②储热阶段（保温）
PCM 处于相变温度平台，系统待机。外壳保温层将热损降至最低，随时响应热水或供暖需求。
③放热阶段（释热）
冷水经双通道板片吸收 PCM 潜热，在恒温条件下升温至 36~55℃ 输出，流量 0.15L/s，瞬态输出功率可达 28.35kW。
四、双模式详解
🚿生活热水模式
单次可产出 60L / 50℃ 恒温热水，满足 3~4 人家庭洗浴需求。出口温度 35~65℃ 可调，瞬态输出功率高达 28.35kW，即开即热无需等待。
适用：淋浴、洗手、厨房热水、洗衣
🏠供暖用水模式
供回水温度 50/40℃，供热功率 3.5kW，循环水量 0.26t/h，可满足 30~50㎡ 房间的低温地板辐射供暖需求。多模块并联可扩展至整栋建筑。
适用：地暖、风机盘管、散热器

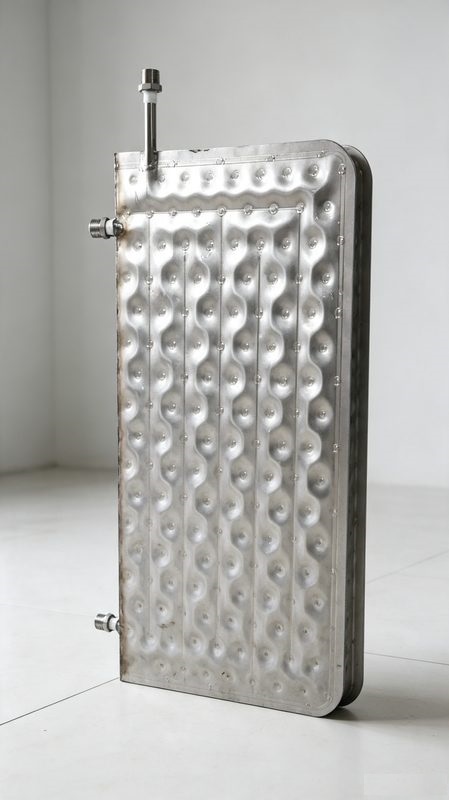

五、流道式双通道换热结构
产品核心创新在于流道式双通道高效换热金属板片——冷热流体在板片两侧逆向流动，换热面积大、温差小、传热快，是传统水箱式储热换热效率的 2~3 倍。
🔀冷热分流设计
冷热水流道严格分离，互不串扰，避免冷热混合损失，确保出水温度精准恒定。
📐大换热面积
金属板片波纹流道设计，有效换热面积远大于同体积管壳式换热器，传热系数提升 40% 以上。
⚡快速传热响应
金属板片热阻极低，PCM 相变潜热可在秒级传递至水路，瞬态输出功率达 28.35kW。
🔩高承压长寿命
金属板片采用不锈钢/铝合金材质，耐压 40kPa 以上，抗腐蚀、抗冻裂，设计寿命 15 年。
六、核心优势
⚡超高能效
储能效率 96%，接近理论极限。流道式双通道换热比传统水箱换热效率提升 2~3 倍。
🌡️恒温输出
PCM 相变平台温度恒定，出水温度波动 ≤±1℃，彻底告别"忽冷忽热"。
💰峰谷套利
夜间谷电蓄热（电价约 0.3 元/kWh），白天峰电释热，综合热水成本降低 50~75%。
📦小巧紧凑
单模块仅 30kg，体积约为同热量水箱的 1/3，壁挂/落地均可，节省宝贵空间。
🛡️安全无毒
PCM 材料无毒、环保、无刺激，无压力容器风险，无燃气泄漏风险，适合家庭与公共建筑。
🔧免维护
无运动部件，无水泵（自然对流即可），设计寿命 15 年，日常无需保养。
七、适用场景
🏠家庭住宅
替代电热水器+壁挂炉，一套系统解决洗浴热水+冬季供暖，节省设备投资 40%。
🏨酒店公寓
多模块并联满足大量热水需求，谷电蓄热大幅降低运营成本，回本周期 2~3 年。
🏥医院学校
安全无毒、恒温可靠，满足 24 小时热水供应需求，无燃气安全隐患。
🏢办公楼宇
配合风机盘管或地板辐射供暖，解决办公区冬季采暖，错峰用电降低物业电费。
🏭工业辅助
利用工业余热或低谷电为员工浴室、更衣室提供恒温热水，节能效益显著。

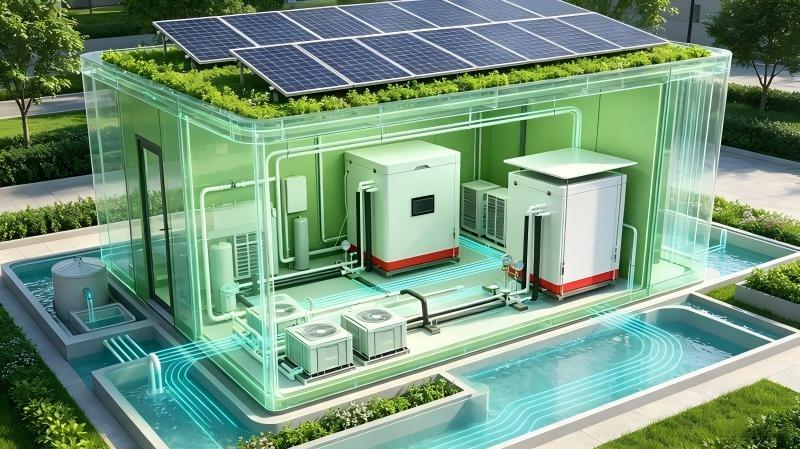

☀️太阳能互补
白天太阳能集热+ PCM 储热，夜间/阴天持续放热，实现近零碳热水供应。
八、行业方案对比
| 对比维度 | PCM 相变储能 | 传统水箱蓄热 | 即热式电热水器 | 燃气锅炉 |
|---|---|---|---|---|
| 储能效率 | 96% | 60~75% | 95%（但无蓄热） | 80~90% |
| 储热密度 | 高（潜热为主） | 低（显热为主） | 无 | 中 |
| 同等热量体积 | 1/3 水箱 | 1× | 极小（但无储热） | 中 |
| 出水恒温性 | ±1℃ | ±5℃ | ±3℃ | ±5℃ |
| 峰谷套利 | ✅ 支持 | ✅ 支持 | ❌ 不支持 | ❌ 不支持 |
| 安全性 | 无毒无压 | 无压安全 | 漏电风险 | 燃气泄漏风险 |
| 维护需求 | 免维护 | 定期除垢 | 低 | 年检 |
九、安全与环保
✅无毒环保 PCM
相变材料通过环保认证，无毒、无刺激、不燃，即使封装破损也不会对环境造成危害。
🛡️无压运行
水侧工作压力仅 30~40kPa，远低于压力容器标准，无爆炸风险，适合家庭与公共建筑。
🌍零碳排放
配合清洁电力（风光水电）或工业余热，可实现热水供应近零碳排放，助力绿色建筑认证。
十、可选相变材料（PCM）
根据不同应用场景的水温需求，可选用以下不同相变温度的环保型 PCM 材料：
| 相变温度 | 体系 | 潜热 | 导热系数 | 典型应用 | 备注 |
|---|---|---|---|---|---|
| 35℃ | 无机复合 | ~180 kJ/kg | ~0.55 | 低温泳池 / 温室 | 盐水溶液+增稠剂 |
| 43℃ | 有机-无机复合 | ~200 J/g | ~0.8 | 地暖预热 | 舒适温度区间 |
| 48℃ ★ | 无机复合 | ~210 kJ/kg | ~0.60 | 生活热水主力 | 盐水溶液+增稠剂 |
| 50℃ ★ | 无机复合 | ~215 kJ/kg | ~0.60 | 生活热水主力 | 盐水溶液+增稠剂 |
| 55℃ | 有机-无机复合 | ~200 J/g | ~0.85 | 高温热水 / 供暖 | 高效导热 |
| 58℃ | 无机复合 | ~220 kJ/kg | ~0.55 | 集中供暖 | 盐水溶液+增稠剂 |
★ 标注为生活热水主力型号，匹配 36~55℃ 出水温度需求。
